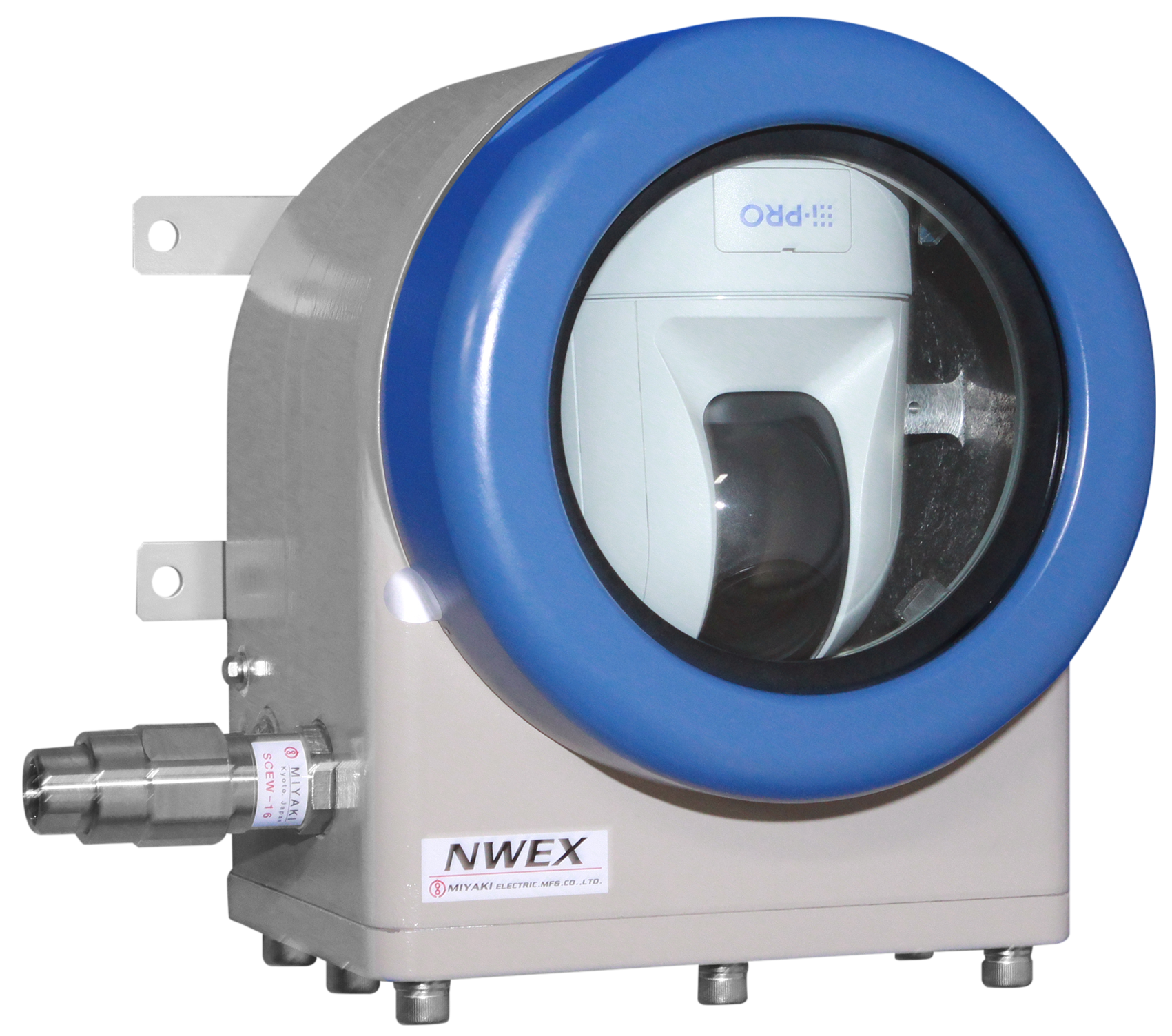

水素防爆対応 防爆形ネットワークカメラ(多機能定点型) NWEX-CM4Ha
■2メガピクセル対応光学 21 倍ズームレンズ搭載
■水素ガス含む Zone 1、Zone 2 での使用の実現
■PoE 給電による省配線化の実現
■同軸ケーブルによるネットワーク化の実現
■セキュリティ & セーフティの実現
■防爆構造 Ex d IIB+H2 T4

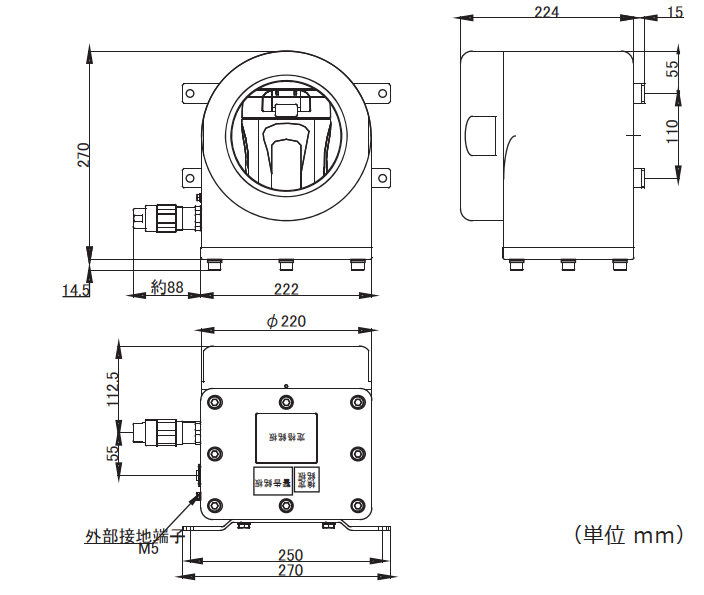

外形寸法
| 一般仕様・防爆仕様 | |
|---|---|
| 検定合格番号 | 第 TC20987 号 |
| 防爆性能 | 耐圧防爆構造 Ex d IIB+H2 T4 |
| 電源 | AC100V または PoE (IEEE802.3af) 約 12.95W |
| 保護構造 | IP66 |
| 適用危険場所 | Zone 1、Zone 2 |
| 使用周囲温度 | -10℃ 〜 +40℃ (ヒーター付きは -20℃ 〜 +40℃) |
| 使用周囲湿度 | 20% 〜 85%RH |
| 外形寸法 (W×H×D) | 270 × 270 × 239 ㎜ ※ケーブルグランド・突起部は含まず |
| 材質 | アルミニウム合金鋳物 |
| 質量 | 約 14kg ※ケーブルグランド・突起部は含まず |
| 塗装色 | 【ケース部】 マンセル 5Y 7/1 【リング部】 マンセル 5PB 4/6.5 |
| ネットワーク仕様 | |
| ネットワーク | 10Base-T / 100Base-TX RJ45 コネクタ |
| カメラ仕様 | |
| 内蔵カメラ型式 | WV-S61301-Z2 (i-PRO 社製) |
| 撮像素子 | 約 1/2.8 型 CMOS センサー |
| 有効画素数 | 約 210 万画素 |
| 走査面積 (H×V) | 5.57 × 3.13 ㎜ |
| 走査方式 | プログレッシブ |
| 画像解像度 |
16:9 (30, 60, 25, 50fps モード) 1920×1080、1280×720、640×360、320×180 4:3 (30, 25fps モード) 1280×960、640×480、320×240 4:3 (15, 12.5fps モード) 2048×1536、1280×960、640×360、320×180 |
| 画像圧縮方式 | H.265、H.264、JPEG (MPEG) |
| 最低照度 (カラー) | 0.015 lx / 0.001 lx |
| 最低照度 (白黒) | 0.006 lx / 0.0004 lx |
| 水平回転範囲 | 0° 〜 350° |
| 垂直回転範囲 | 0° 〜 90° |
