製品の特長
電源保護用避雷器

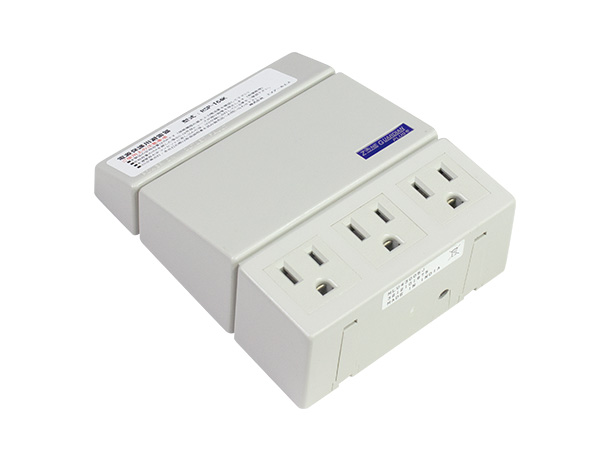

RSP-T64K
RSP-T64K
電源保護用SPDは、誘導雷に多いと言われる10,000Aの過電流を1,000回処理可能な高い性能を有しています。過電圧に対しても強力な抑制値を誇ります。

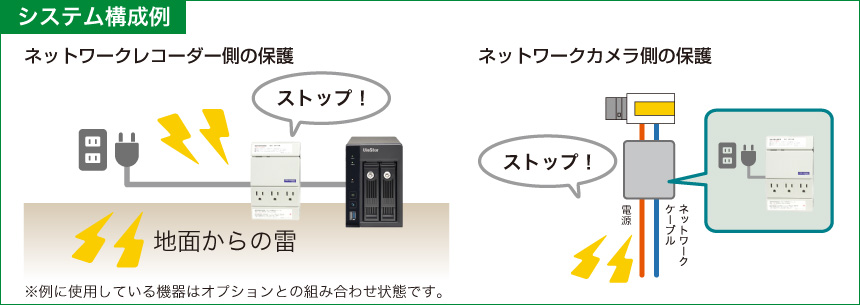

本体底部に、オプションの通信保護モジュールを連結することで、電源・各種通信・アースから保護対象機器へのサージの侵入を防ぎます。
■大きな過電圧の侵入を防止します
■過電流吸収値は業界トップクラス
■誘導雷に多いとされる、10,000Aの過電流に1,000回対応
■状態表示LED搭載
基本仕様
| 製品型式 | RSP-T64K | |
|---|---|---|
| 保護性能 | 最大放電電流 | Imax64kA（8/20μs） |
| 繰り返し寿命 |
1,000回（10,000Aの過電流に対し） | |
| 電圧防護レベル | 330V以下 | |
| 対応速度 | 5nsec以下 | |
| 入力プラグ | 3Pプラグ 1個（5-15P） コンセント長 220㎝ |
|
| 出力コンセント | 3Pコンセント 3個 AC125V |
|
| 公称電流 | 定格電流合計15A | |
| 装置機能 | 通電（Power ON） アース有効／素子寿命（OUTLET FAULT） 各ランプ付き 通信用等電位ソケット |
|
| 保護モード | L-N,L-G,N-G間 | |
| 取得規格 | PSE UL1449 2nd | |
| 安全対策 本製品へのつなぎ過ぎ防止 |
安全ヒューズ付き（コンセント側機器のショート及び定格 電流〈15A〉を超えたご使用の場合に通電を遮断） |
|
| 使用環境 | 温度：-5℃〜55℃ 湿度：45％〜85％（結露なきこと） 室内使用、接地、D種アース |
|
| 外形寸法 | 104（W）×133（H）×44（D）㎜ | |
| 質量 | 約1㎏ | |
| 材質樹脂 | 難燃性ABSプラスチック | |
| 塗装色 | ホワイト | |
※本製品は電源・通信系に侵入したサージをアースに放出します。使用時は必ずアース接地を行ってください。
※PoE対応品もご用意しております。
オプション
| RST-TM3KLAN 基本仕様 | |
|---|---|
| 用途 | LAN（10/100/1000-T） |
| 製品型式 | RST-TM3KLAN |
| 最大放電電流Imax （8/20μs） |
3kA（計24kA） |
| 電圧防護レベル | 10V以下 |
| 対応速度 | 5nsec以下 |
| コネクタ | RJ45 |
| 外形寸法（突起物含まず） | 104（W）×44（H）×31（D）㎜ |
| 質量 | 0.1㎏ |
| 取得規格 | UL規格 |
| 繰返し寿命 | 800回（1,000Aの過電流に対し） |
| 設置方法 | RSP-T64Kの底部に連結 （最大5台まで） |

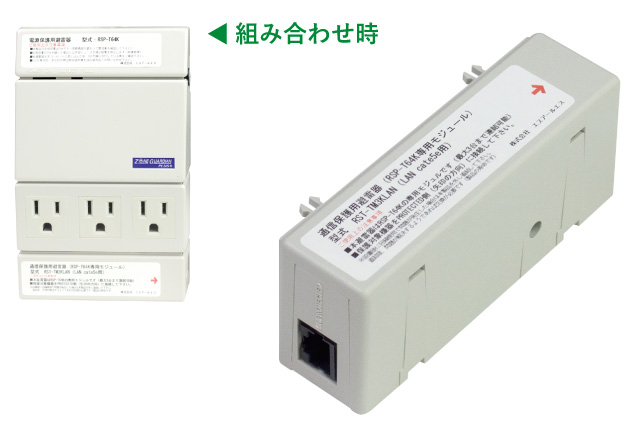

RSP-T64K専用モジュール
RST-TM3KLAN
RST-TM3KLAN
