製品の特長

PoE対応TLCモデムセンター機(4系統)※

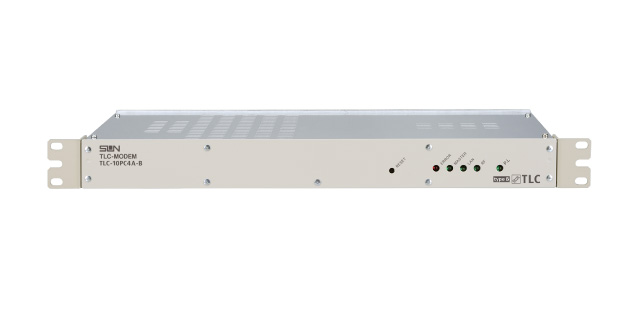

TLC-10PC4A-B
※PoE Plus対応ターミナル機(TLC-30PTA-B)
を接続する場合2系統まで
PoE対応TLCモデムセンター機(2系統)※

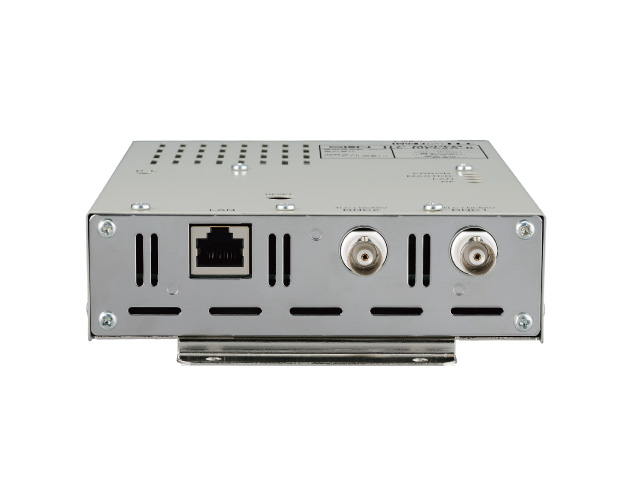

TLC-10PC2A-B
※PoE Plus対応ターミナル機(TLC-30PTA-B)
を接続する場合1系統のみ
PoE対応TLCモデム
ターミナル機
TLC-20PTA-B
PoE Plus対応TLCモデム
ターミナル機

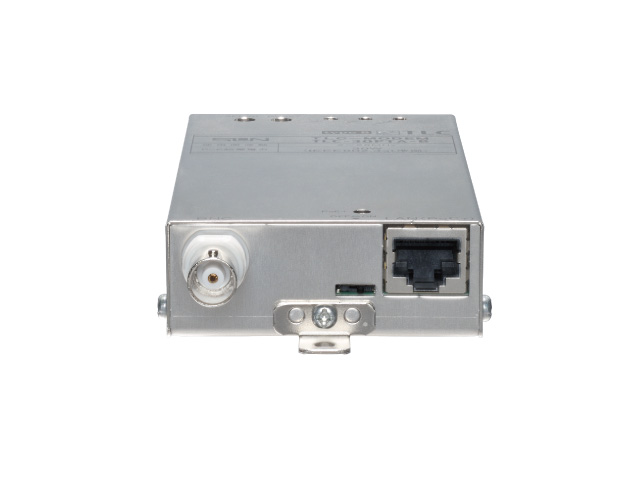

TLC-30PTA-B
受電型PoE対応TLCモデム
[センター・ターミナル機セット品]
TLC-25CT-B
※セット販売のみ

既設の同軸ケーブルを活用してIP伝送と電源供給を可能にするメディアコンバータです。PoE機能(IEEE802.3afに準拠。※TLC-30PTA-BはIEEE802.3atに準拠)の搭載によって各種機器の電源確保が容易になり、伝送路に同軸ケーブルを利用するアナログカメラのIP化など、様々なシーンでご利用いただけます。

■PoE給電機能搭載

■給電時の接続は最大500m(PoE Plusの場合は250m)

■複数ポートに対応(TLC-25CT-B以外)

■設定不要の簡単接続

■スイッチングHUB等からのPoE受電により、センター機・ターミナル機を動作させることが可能なため、AC100V電源は不要です(TLC-25CT-Bのみ)

【センター機】TLC-10PC2A / TLC-10PC4A
【ターミナル機】TLC-20PTA / TLC-30PTA
上記機器も継続販売します。ただし、「typeB」と組み合わせてのご使用はできません。

基本仕様

型式 [センター機]
TLC-10PC2A-B TLC-10PC4A-B
通信方式 HD-PLC ※パナソニックが提唱する高速電力線通信方式の名称
使用周波数(MHz) 2~28
変調方式 Wavelet変換OFDM方式
アクセス方式 CSMA / CA
伝送実効速度(Mbps) 65(TCP)・90(UDP)※1
32(TCP)・45(UDP)※2※3
65(TCP)・90(UDP)※1
15(TCP)・22(UDP)※3※4
接続端子 BNC×2 BNC×4
10BASE-T / 100BASE-TX(MDI/MDI-X自動切替)×1
最大伝送距離 PoE給電機能ON:500m※5※7 PoE Plus給電機能ON:250m※5※6
OFF:500m※5(5C-2V使用時)
※PoE(PoE Plus)給電機能のON/OFFは、ターミナル機の
PoE(PoE Plus)の切換スイッチにて切換可能。
PoE給電を完全に切断するためには2対(4芯)のLANケーブル(1・2、3・6)を
中継してご使用ください。
電源電圧 AC 100V 50/60Hz
同軸給電電圧 DC56V(BNC端子より送電)
PoE給電電力
消費電力 PoE有り:最大53W
PoEなし:最大9W
PoE有り:最大105W
PoEなし:最大16W
使用温度範囲 0~+40℃
寸法(W×H×D) 125×40×207 ㎜ 480×44×197 ㎜
質量(kg) 0.86 2.0

型式 [ターミナル機]
TLC-20PTA-B TLC-30PTA-B
通信方式 HD-PLC ※パナソニックが提唱する高速電力線通信方式の名称
使用周波数(MHz) 2~28
変調方式 Wavelet変換OFDM方式
アクセス方式 CSMA / CA
伝送実効速度(Mbps) 65(TCP)・90(UDP)※1
接続端子 BNC×1
10BASE-T / 100BASE-TX(MDI/MDI-X自動切替)(PoE)×1
最大伝送距離 PoE給電機能ON:500m※5※7
OFF:500m※5(5C-2V使用時)
PoE Plus 給電機能ON:250m※5※6
OFF:500m※5(5C-2V使用時)
※PoE(PoE Plus)給電機能のON/OFFは、ターミナル機の
PoE(PoE Plus)の切換スイッチにて切換可能。
PoE給電を完全に切断するためには2対(4芯)の
LANケーブル(1・2、3・6)を中継してご使用ください。
電源電圧 BNC端子より受電
同軸給電電圧 -
PoE給電電力 最大15.4W(IEEE802.3af準拠)※8 最大30.0W(IEEE802.3at準拠)※8
消費電力 センター機の消費電力に含む
使用温度範囲 -10~+50℃
(※始動時は0~+50℃)
寸法(W×H×D) 53×24×116 ㎜ 63×24×125 ㎜
質量(kg) 0.18 0.22

型式 [センター機・ターミナル機セット品]TLC-25CT-B
[センター機]TLC-25PCRA-B [ターミナル機]TLC-25PTA-B
通信方式 HD-PLC ※パナソニックが提唱する高速電力線通信方式の名称
使用周波数(MHz) 2~28
変調方式 Wavelet変換OFDM方式
アクセス方式 CSMA / CA
伝送実効速度(Mbps) 65(TCP)・90(UDP)※1
接続端子 BNC×1
10BASE-T / 100BASE-TX LAN(PoE)端子×1 MDI/MDI-X 自動検知あり
最大伝送距離 PoE受電(48V以上) Class2機器接続時:300m※5※6※9
PoEまたはPoE Plus受電(50V以上) Class2機器接続時:500m※5※6※9
PoE Plus受電(56V以上) Class0機器接続時:450m※5※6※9
※PoEのON/OFF切替スイッチはございません。PoE給電を完全に切断するため
には2対(4芯)のLANケーブル(1-2、3-6)を中継してご使用ください。
電源電圧 PoE受電(IEEE802.3af/at) BNC端子より受電
同軸給電電圧 PoE給電HUBに依存 -
PoE給電電力 - 最大15.4W(IEEE802.3af)※8
消費電力 最大30W センター機の消費電力に含む
使用温度範囲 0~+40℃ -10~+50℃
(※始動時は0~+50℃)
寸法(W×H×D) 53×24×116 ㎜
質量(kg) 0.18

※1:ターミナル機1台接続時 ※2:ターミナル機2台接続時 ※3:同時通信時の速度 ※4:ターミナル機4台接続時 ※5:5C-2V使用時 ※6:PoE Plus給電時はLANケーブルCat.5e以上を使用 ※7:450m以上でPoE給電時はLANケーブルCat.5e以上を使用 ※8:給電方式:Alternative B(空き線4・5、7・8) ※9:センター機とPoE(PoE Plus)給電対応HUBなどを接続するLANケーブルは5m以内

※伝送実効速度は、PC-PC間の伝送速度です。
※ターミナル機器間通信不可
※本製品はtypeB機器(型式末尾-B)と必ず組み合わせてご使用ください。その他機器とは使用することはできません。
