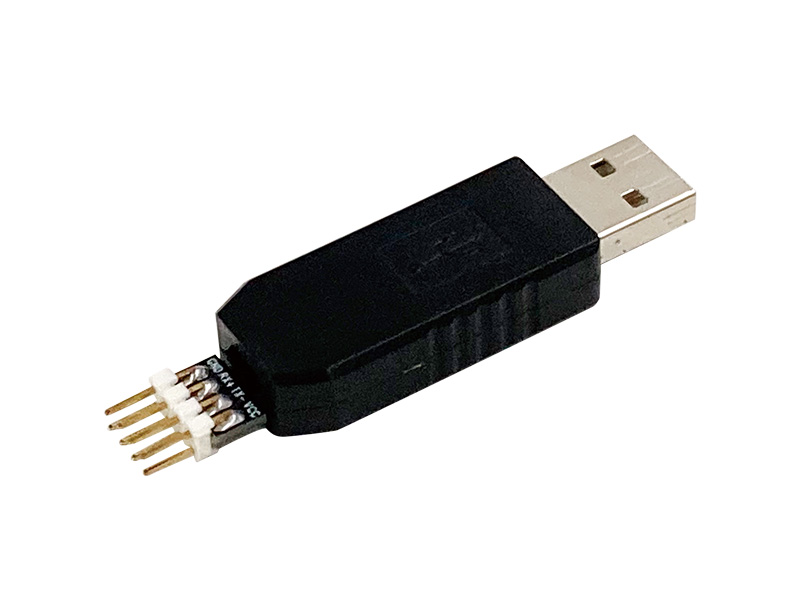

DS-GPIO

DS-GPIO

DS-GPIOの特長

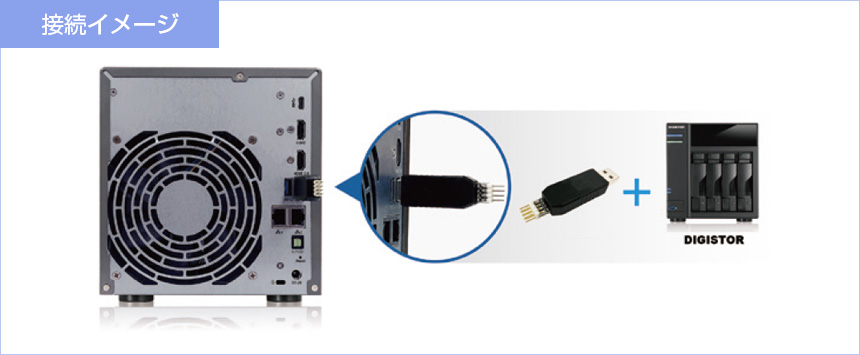

■DIGISTOR UHDシリーズと組み合わせることで、接点入力/接点出力(イベント発生時)の設定を行うことができます。

■4ポートの入出力端子があり、DIGISTOR側の設定にて入力/出力の変更ができます。

※本製品は、DIGISTOR UHDシリーズ専用のオプション品です。DIGISTOR UHDシリーズのUSBポート以外には使用しないでください。

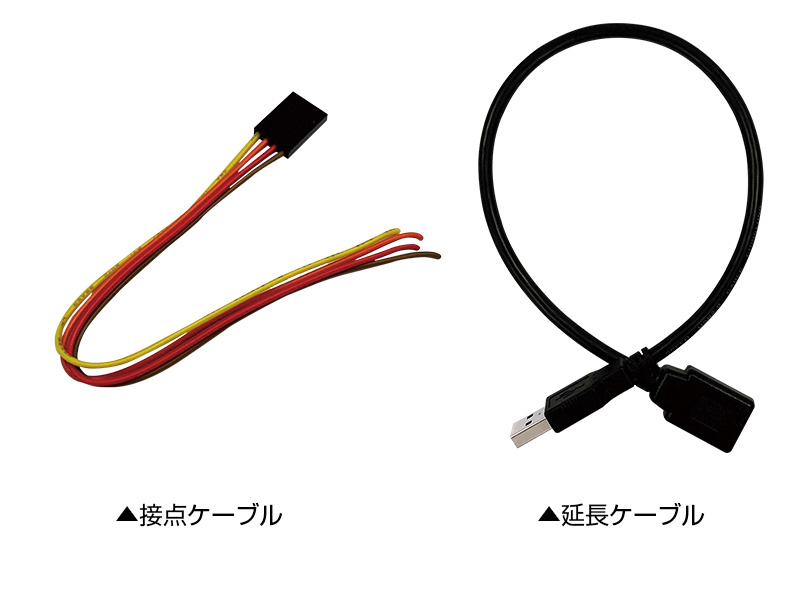

※DS-GPIOには、延長ケーブル及び接点ケーブルが同梱されています。


DS-GPIOの仕様

インターフェース GPIO IO 入出力1~4
※ Low -0.5V ~0.8V / High 5V±0.25V
※入出力切替はDIGISTOR の設定画面より変更
・GND ×1 ・VCC ×1(※ DC+5V±0.25V 15mA)
・RX- ×1(※使用不可) ・TX+ ×1(※使用不可)
USB 端子 USB2.0 ×1(Type A)
一般仕様 電源 USBバスパワーより取得
使用可能周囲温度 -40℃~85℃
質量 約80g
外形寸法 約40(W)×18(H)×9.5(D)㎜ (※突起物含まず)

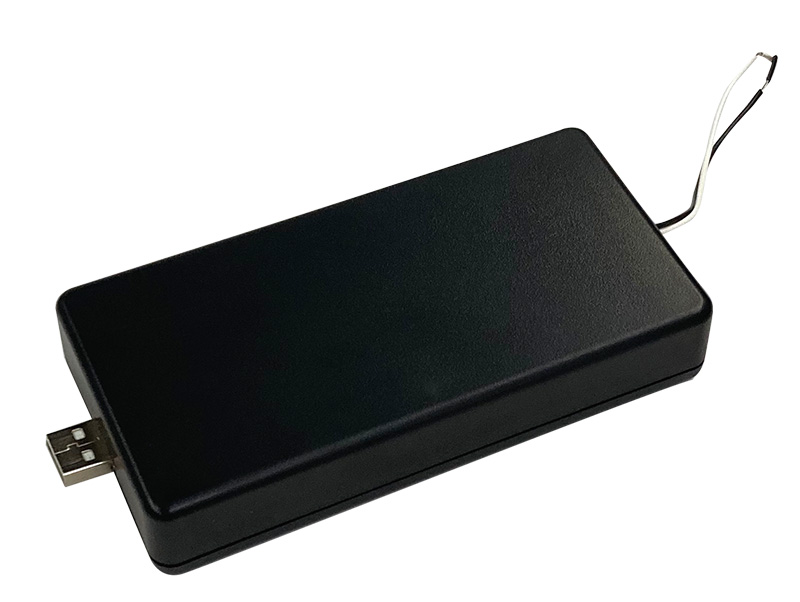

DS-GPIO 専用オプション品 DS-GPIO-KIT

■DIGISTOR UHDシリーズ/DS-GPIOと組み合わせることで、無電圧接点をDS-GPIOのIO4より出力できます。

DS-GPIO-KITの仕様

インターフェース GPIO 出力接点×1
USB 端子 USB2.0 ×1(Type A)
一般仕様 電源 USBバスパワーより取得
質量 約120g
外形寸法 約130(W)×65(H)×26(D)㎜ (※突起物含まず)
